蚁群算法实现

最近在读一本叫《失控》的书,里面提到了这样一种观点，一个有“智慧”的复杂的系统，并不是像我们想象的那样，有一个核心主控，控制着所有逻辑的运行。而是由一些在简单不过的小系统，聚合成的分布式系统。也就是会说这些看似在简单不过的小系统，在达到一定数量后，相互运作并相互影响，“进化”成了一个复杂的，富有智慧的系统，而这就是所谓的失控。

本书提到了粒子群算法中的蚁群算法，我在大学的时候选修过的一门课上学到过这个算法，所以这里打算复习一下这个算法。

蚁群算法

蚁群算法能模拟蚂蚁是如何找到食物并且搬回家的。而且神奇之处是，我们并没有一个主控程序去控制蚂蚁（类似蚂蚁共用一个大脑，这个大脑不停的像它们发送某种脑电波，蚂蚁再把观察到的信息汇报给大脑）。实际上每个蚂蚁的AI都很低，就是简单的记录自己走过的路防止绕圈，并且跟着周围的信息素浓度移动,在蚁巢附近洒下家信息素，并在发现食物的路上洒下食物信息素，随着时间的流逝，家和食物之间，两种信息素变得越来越明显。蚂蚁就越来越“有序”的在家和食物之间搬运着，根本不存在什么复杂的主控逻辑，而是这些蚂蚁彼此相互影响的。

算法细节

下面介绍几个比较核心的算法细节

蚂蚁下一步因该去哪个方向？

首先蚂蚁有一个当前的方向，它先会判断，以当前方向为前方的，上，左，右，三个方向，是否可达（不是地图边缘且不是障碍物），然后分别计算每个可达向上的区域视野的最大信息素。然后跟据信息素的含量，选择去向，如果没有就漫游。

需要注意的是，蚂蚁不会回头（除非找到食物），而且蚂蚁会记录自己走过的地方，以防绕圈。

每一段时间发生什么变化？

首先随着时间的变化，地图上的蚂蚁都会计算出下一步该去的方向，然后移动，并且在新的地方，按照百分比，留下信息素，如果没有食物，则留下家的信息素，如果拿到了食物，则留下食物的信息素，蚂蚁身上的信息素有限，用完就没了，如果到了家，则家的信息素充满，如果到了食物，则食物的信息素充满。

而且地图上的信息素也会随着时间的变化，以一定的速度和比例慢慢的衰减。

代码实现

主要是两个类，一个Ant蚂蚁类，一个是Map地图类，Map类中我加入了一些打印的方法，用于调试这个程序。

# -*- coding: utf-8 -*-

# 蚁群算法

import random

class Ant(object):
    """
    蚂蚁
    """

    # 上
    UP = 0
    # 左
    LEFT = 1
    # 下
    DOWN = 2
    # 右
    RIGHT = 3

    # 信息素类型:
    HOME_SMELL = 0
    FOOD_SMELL = 1
    # 最大信息素
    MAX_SMELL = 15000
    # 最大记忆
    MAX_MEMORY = 100
    # 视野
    VISION = 6
    # 信息素释放率
    SMELL_LEAVE_RATE = 0.05

    def __init__(self, map):
        """
        :param map: 地图
        :param dir: 方向
        """
        self.__map = map
        self.__map.add_ant(self)
        self.__dir = random.choice([Ant.UP, Ant.LEFT, Ant.DOWN, Ant.RIGHT])
        self.__memory = []
        self.__food = False
        self.x, self.y = self.__map.get_home_coor()
        self.__smell_home = Ant.MAX_SMELL
        self.__smell_food = 0
        self.__speed = random.choice([1, 2, 3])
        self.time = 0


    def initial_home(self):
        self.__memory = []
        self.__food = False
        self.__smell_home = Ant.MAX_SMELL
        self.__smell_food = 0
        self.__dir = self.go_back()

    def initial_food(self):
        self.__memory = []
        self.__food = True
        self.__smell_home = 0
        self.__smell_food = Ant.MAX_SMELL
        self.__dir = self.go_back()

    def show_home_smell(self):
        """
        所剩的家信息素
        :return:
        """
        return self.__smell_home


    def show_food_smell(self):
        """
        所剩的食物信息素
        :return:
        """
        return self.__smell_food


    def move(self, dir):
        """
        移动到x, y
        :param x:
        :param y:
        :return:
        """
        self.__dir = dir
        self.x, self.y = self.calcu_dire_coor(dir)

        # print "ant %s : go to (%s, %s)" % (id(self), self.x, self.y)

        if len(self.__memory) >= self.MAX_MEMORY:
            self.__memory.pop(0)
        self.__memory.append((self.x, self.y))



    def can_go_dires(self):
        """
        根据当前方向，计算出前，左，右，三个方向中可达的方向
        :return:
        """
        cango_dirs = []
        dirs = None

        assert self.__dir in [Ant.UP, Ant.DOWN, Ant.LEFT, Ant.RIGHT]

        if self.__dir == Ant.UP:
            dirs = (Ant.UP, Ant.LEFT, Ant.RIGHT)
        elif self.__dir == Ant.LEFT:
            dirs = (Ant.LEFT, Ant.DOWN, Ant.UP)
        elif self.__dir == Ant.DOWN:
            dirs = (Ant.DOWN, Ant.RIGHT, Ant.LEFT)
        elif self.__dir == Ant.RIGHT:
            dirs = (Ant.RIGHT, Ant.UP, Ant.DOWN)

        for dir in dirs:
            x, y = self.calcu_dire_coor(dir)
            if self.__map.can_go(x, y):
                cango_dirs.append(dir)

        return cango_dirs

    def calcu_vision(self, dir):
        """
        计算此方向的视野
        :return:
        """
        coors = []
        if dir == Ant.UP:
            for i in range(self.x - Ant.VISION, self.x + Ant.VISION + 1):
                for j in range(self.y - Ant.VISION, self.y + 1):
                    coors.append((i, j))
        elif dir == Ant.LEFT:
            for i in range(self.x - Ant.VISION, self.x + 1):
                for j in range(self.y - Ant.VISION, self. y + 3 + 1):
                    coors.append((i, j))
        elif dir == Ant.DOWN:
            for i in range(self.x - Ant.VISION, self.x + Ant.VISION + 1):
                for j in range(self.y, self.y + Ant.VISION + 1):
                    coors.append((i, j))
        elif dir == Ant.RIGHT:
            for i in range(self.x, self.x + Ant.VISION + 1):
                for j in range(self.y - Ant.VISION, self.y + Ant.VISION + 1):
                    coors.append((i, j))

        return coors


    def turn_left(self):
        """
        按照当前方向的逆时针转动
        :return:
        """
        if self.__dir == Ant.UP:
            return Ant.LEFT
        elif self.__dir == Ant.LEFT:
            return Ant.DOWN
        elif self.__dir == Ant.DOWN:
            return Ant.RIGHT
        else:
            return Ant.UP


    def turn_right(self):
        """
        按照当前方向的顺时针转动
        :return:
        """
        if self.__dir == Ant.UP:
            return Ant.RIGHT
        elif self.__dir == Ant.RIGHT:
            return Ant.DOWN
        elif self.__dir == Ant.DOWN:
            return Ant.LEFT
        else:
            return Ant.UP


    def go_back(self):
        """
        转向回头
        :return:
        """
        if self.__dir == Ant.UP:
            return Ant.DOWN
        elif self.__dir == Ant.DOWN:
            return Ant.UP
        elif self.__dir == Ant.LEFT:
            return Ant.RIGHT
        else:
            return Ant.LEFT


    def has_food(self):
        return self.__food


    def memory(self):
        """
        返回这只蚂蚁的记忆坐标
        :return:
        """
        return self.__memory


    def calcu_dire_coor(self, dir):
        """
        计算如果按照此方向移动后，将会到达的坐标
        :param dir:
        :return:
        """
        if dir == Ant.UP:
            return self.x, self.y - 1
        elif dir == Ant.DOWN:
            return self.x, self.y + 1
        elif dir == Ant.LEFT:
            return self.x - 1, self.y
        else:
            return self.x + 1, self.y


    def ramble(self, dirs):
        """
        漫游的选择一个方向
        :return:
        """
        if len(dirs) == 3:
            roll = random.randrange(1, 101)
            if 1 <= roll <= 90:
                return self.__dir
            elif 90 <= roll <= 95:
                return self.turn_left()
            else:
                return self.turn_right()
        elif len(dirs) == 2:
            if self.__dir in dirs:
                roll = random.randrange(1, 101)
                if 1 <= roll <= 90:
                    return self.__dir
                else:
                    for i in dirs:
                        if i != self.__dir:
                            return i
            else:
                roll = random.randrange(1, 101)
                if 1 <= roll <= 50:
                    return dirs[0]
                else:
                    return dirs[1]
        elif len(dirs) == 1:
            return dirs[0]
        else:
            return self.go_back()


    def calcu_next_dire(self):
        """
        计算下一步移动方向
        :return:
        """
        # 计算可达的方向
        cango_dirs = self.can_go_dires()

        max_smell = {}
        for i in cango_dirs:
            max_smell[i] = 0

        for dir in cango_dirs:
            visoins = self.calcu_vision(dir)
            if self.has_food():
                smell_type = Ant.HOME_SMELL
            else:
                smell_type = Ant.FOOD_SMELL
            max_smell[dir] = self.__map.calcu_max_smell(visoins, self.memory(), smell_type)

        # 选择信息素最大的方向
        will_dir = None
        max_s = 0
        for dir, smell in max_smell.iteritems():
            if smell > max_s:
                will_dir = dir
                max_s = smell

        # 没有则漫游
        if will_dir is not None:
            return will_dir
        else:
            return self.ramble(cango_dirs)

    def print_smell(self):
        """
        打印这只蚂蚁的信息素含量
        :return:
        """

        print "%s,家信息素%s， 食物信息素：%s" % (id(self) , self.__smell_home, self.__smell_food)

    def one_step(self):
        """
        行动一步
        :return:
        """
        self.time += 1
        if self.time < self.__speed:
            return
        self.time = 0

        dire = self.calcu_next_dire()
        self.move(dire)

        # 遇到家或者食物的时候需要执行的动作
        if self.has_food():
            if self.__map.is_home(self.x, self.y):
                self.__map.put_food_to_home()
                self.initial_home()
            elif self.__map.is_food(self.x, self.y):
                self.__smell_food = Ant.MAX_SMELL
        else:
            if self.__map.is_food(self.x, self.y) and not self.__map.food_empty():
                self.__map.take_a_food()
                self.initial_food()
            elif self.__map.is_home(self.x, self.y):
                self.__smell_home = Ant.MAX_SMELL

        # 在地图上洒下信息素

        # 不在家或者食物上撒任何信息素
        if self.has_food():
            if self.__smell_food > 0 and not self.__map.is_food(self.x, self.y) and not self.__map.is_home(self.x, self.y):
                smell = self.__smell_food * Ant.SMELL_LEAVE_RATE
                self.__smell_food -= smell
                self.__map.leave_smell(self.x, self.y,  Ant.FOOD_SMELL, smell)
        else:
            if self.__smell_home > 0 and not self.__map.is_home(self.x, self.y) and not self.__map.is_food(self.x, self.y):
                smell = self.__smell_home * Ant.SMELL_LEAVE_RATE
                self.__smell_home -= smell
                self.__map.leave_smell(self.x, self.y, Ant.HOME_SMELL, smell)


class Map(object):
    """
    地图
    """
    # 草地
    LAWN = 0
    # 障碍物
    OBSTACLE = 1
    # 家
    HOME = 2
    # 食物
    FOOD = 3
    # 蚂蚁
    ANT = 4

    # 信息素消失速度
    SMELL_GONE_SPEED = 50
    # 信息素消失比率
    SMELL_GONE_RATE = 0.05

    # 障碍物数量
    OBSTACLE_COUNT = 30

    # 草地
    P_LAWN = " "
    # 石头
    P_OBSTACLE = "@"
    # 蚁巢
    P_HOME = "#"
    # 奶酪
    P_FOOD = "$"
    # 蚂蚁
    P_ANT = "*"

    def __init__(self, x, y, food_counts):
        """
        :param x:
        :param y:
        """
        self.__data = []
        for i in range(x):
            temp = []
            for j in range(y):
                temp.append(Map.LAWN)
            self.__data.append(temp)

        self.__data[0][0] = Map.HOME
        self.__data[x-1][y-1] = Map.FOOD

        # 家在左上角
        self.__home_coor = (0, 0)
        # 食物在右下角
        self.__food_coor = (x-1, y-1)

        # 放几个障碍物

        for i in range(Map.OBSTACLE_COUNT):
            x1 = random.choice(range(x))
            y1 = random.choice(range(y))
            if self.is_home(x1, y1) or self.is_food(x1, y1):
                continue
            self.__data[x1][y1] = Map.OBSTACLE

        self.__ants = []
        self.__home_food = 0
        self.__food_foods = food_counts

        # 初始化每个草地的默认信息素值
        self.__smells = {}
        for x, i in enumerate(self.__data):
            for y, j in enumerate(i):
                if j == Map.LAWN:
                    self.__smells[(x, y)] = {Ant.HOME_SMELL: 0, Ant.FOOD_SMELL: 0}

        self.X = x
        self.Y = y

        self.time = 0

    def landform(self):
        return self.__data

    def get_food_count(self):
        """
        获得地图上，家和食物所包含的食物个数
        :return:
        """
        return self.__home_food, self.__food_foods

    def food_empty(self):
        return self.__food_foods <= 0


    def take_a_food(self):
        """
        拿走一个食物
        :return:
        """
        self.__food_foods -= 1


    def put_food_to_home(self):
        """
        向家中放一个食物
        :return:
        """
        self.__home_food += 1


    def can_go(self, x, y):
        """
        判断这个坐标是否可达
        :param x:
        :param y:
        :return:
        """
        if 0 <= x <= self.X and 0 <= y <= self.Y and not self.is_obstacle(x, y):
            return True
        return False


    def is_obstacle(self, x, y):
        """
        判断一个坐标是否为障碍物
        :param x:
        :param y:
        :return:
        """
        return self.__data[x][y] == Map.OBSTACLE


    def is_home(self, x, y):
        """
        坐标是否为家
        :param x:
        :param y:
        :return:
        """
        return self.__data[x][y] == Map.HOME


    def get_home_coor(self):
        """
        获得家的坐标
        :return:
        """
        return self.__home_coor

    def get_food_coor(self):
        """
        获得食物的坐标
        :return:
        """
        return self.__food_coor

    def is_food(self, x, y):
        """
        坐标是否为食物
        :param x:
        :param y:
        :return:
        """
        return self.__data[x][y] == Map.FOOD


    def calcu_max_smell(self, coors, memory, smell_type):
        """
        计算一个坐标范围内的最大信息素
        :return:
        """
        smell = 0
        for coor in coors:
            x, y = coor
            if not self.can_go(x, y):
                continue

            if smell_type == Ant.FOOD_SMELL and self.is_food(x, y):
                smell = Ant.MAX_SMELL
                break

            if smell_type == Ant.HOME_SMELL and self.is_home(x, y):
                smell = Ant.MAX_SMELL
                break

            if (x, y) in memory:
                continue

            if self.is_food(x, y) or self.is_home(x, y):
                continue

            if smell_type == Ant.FOOD_SMELL:
                if self.__smells[(x, y)][Ant.FOOD_SMELL] > smell:
                    smell = self.__smells[(x, y)][Ant.FOOD_SMELL]

            if smell_type == Ant.HOME_SMELL:
                if self.__smells[(x, y)][Ant.HOME_SMELL] > smell:
                    smell = self.__smells[(x, y)][Ant.HOME_SMELL]
        return smell


    def leave_smell(self, x, y, smell_type, n):
        """
        在坐标x，y上留下信息素
        :return:
        """
        if self.__smells[(x, y)][smell_type] < n:
            self.__smells[(x, y)][smell_type] = n


    def wastage(self):
        """
        信息素随着时间，不断的流逝
        :return:
        """
        self.time += 1

        if self.time > Map.SMELL_GONE_SPEED:
            self.time = 0

            for k, v in self.__smells.iteritems():
                if v[Ant.HOME_SMELL] > 0:
                    v[Ant.HOME_SMELL] -= 1 + (v[Ant.HOME_SMELL] * Map.SMELL_GONE_RATE)
                if v[Ant.HOME_SMELL] < 0:
                    v[Ant.HOME_SMELL] = 0

                if v[Ant.FOOD_SMELL] > 0:
                    v[Ant.FOOD_SMELL] -= 1 + (v[Ant.FOOD_SMELL] * Map.SMELL_GONE_RATE)
                if v[Ant.FOOD_SMELL] < 0:
                    v[Ant.FOOD_SMELL] = 0


    def add_ant(self, ant):
        """
        在地图上添加一直蚂蚁
        :param ant:
        :return:
        """
        self.__ants.append(ant)


    def get_ants(self):
        """
        获得所有蚂蚁
        :return:
        """
        return self.__ants

    def get_ants_coors(self):
        """
        获得地图中每一只蚂蚁的坐标
        :return:
        """
        return [(ant.x, ant.y) for ant in self.__ants]


    def show_ant(self):
        for r, item in enumerate(self.__data):
            row = []
            for c, i in enumerate(item):
                if i == Map.LAWN:
                    number = 0
                    for ant in self.__ants:
                        if ant.x == r and ant.y == c:
                            number += 1
                    if number == 0:
                        row.append(Map.P_LAWN)
                    else:
                        row.append(str(number))
                elif i == Map.OBSTACLE:
                    row.append(Map.P_OBSTACLE)
                elif i == Map.HOME:
                    row.append(str(self.__home_food))
                elif i == Map.FOOD:
                    row.append(str(self.__food_foods))

            print "[%s]" % ("".join(row),)


    def show_smell(self, smell_type):
        """
        展示地图上家的信息素分布
        :return:
        """
        for r, item in enumerate(self.__data):
            row = []
            for c, i in enumerate(item):
                if i == Map.LAWN:
                    number = 0
                    if (r, c) in self.__smells:
                        number = self.__smells[(r, c)][smell_type]
                    if number == 0:
                        row.append(Map.P_LAWN)
                    else:
                        row.append(str(number))
                elif i == Map.OBSTACLE:
                    row.append(Map.P_OBSTACLE)
                elif i == Map.HOME:
                    row.append(Map.P_HOME)
                elif i == Map.FOOD:
                    row.append(Map.P_FOOD)

            print "[%s]" % ("".join(row),)

    def get_smells(self):
        """
        获得地图上家和食物的信息素分布
        :return:
        """
        return self.__smells

    def print_smell(self, smell_type):
        """
        打印smell
        :return:
        """
        for k, item in self.__smells.iteritems():
            print k, item[smell_type]

    def change(self):
        """
        世界发生一次变化
        :param map:
        :param ants:
        :return:
        """
        for ant in self.get_ants():
            ant.one_step()
        self.wastage()

    def snapshot(self):
        """
        快照
        :return:
        """
        return self.landform(), self.get_ants(), self.get_food_count(), self.get_smells()


class World(object):

    def __init__(self, x, y , ant_counts, food_counts):
        self.__map = Map(x, y, food_counts)
        for i in range(ant_counts):
            ant = Ant(self.__map)

    def run(self):
        while True:
            self.__map.change()
            yield self.__map.snapshot()

游戏引擎展示

因为我用python实现了这个算法，所以为了能够更好的演示这个程序，我使用了一个python的游戏编程库，pygame，来搭建一个小的游戏程序框架，渲染这个程序。

# -*- coding: utf-8 -*-

import pygame, sys
from pygame.locals import *
from aco import World, Map

pygame.init()
# set up the window
X = 60
Y = 40
UNIT = 20
ANT_COUNT = 50
FOOD_COUNT = 2000

DISPLAYSURF = pygame.display.set_mode((X*UNIT, Y*UNIT), 0, 32)
pygame.display.set_caption('蚁群算法')

sienna_color = (160, 82, 45)
green_color = (34, 139, 34)
black_color = (0, 0, 0)
white_color = (255, 255, 255)
yellow_color = (255, 255, 0)

bg = green_color

pygame.init()

pygame.mouse.set_visible(0)
screen = pygame.display.get_surface()
clock = pygame.time.Clock()
font1 = pygame.font.SysFont('arial', 10)

world = World(X, Y, ANT_COUNT, FOOD_COUNT)


while True:
    for event in pygame.event.get():
        if event.type == QUIT:
            sys.exit()
        if event.type == K_ESCAPE:
            sys.exit()

    time_passed = clock.tick(100)
    time_passed_seconds = time_passed / 1000.0
    DISPLAYSURF.fill(bg)
    md = world.run()
    landform, ants, foods, smells = md.next()

    for x, item in enumerate(landform):
        for y, i in enumerate(item):
            if i == Map.HOME:
                pygame.draw.rect(DISPLAYSURF, sienna_color, (x, y, UNIT*2, UNIT*2))
                text1 = font1.render(str(foods[0]), True, white_color, black_color)
                screen.blit(text1, (x, y))
            elif i == Map.FOOD:
                pygame.draw.rect(DISPLAYSURF, yellow_color, ((x - 1) * UNIT, (y - 1) * UNIT, UNIT*2, UNIT*2))
                text2 = font1.render(str(foods[1]), True, white_color, black_color)
                screen.blit(text2, ((x - 1) * UNIT, (y - 1) * UNIT))
            elif i == Map.OBSTACLE:
                pygame.draw.rect(DISPLAYSURF, black_color, (x*UNIT, y*UNIT, UNIT, UNIT))

    for ant in ants:
        if ant.has_food():
            pygame.draw.circle(screen, yellow_color, (ant.x * UNIT, ant.y * UNIT), 3, 3)
        else:
            pygame.draw.circle(screen, black_color, (ant.x * UNIT, ant.y * UNIT), 3, 3)



    pygame.display.update()

结果展示

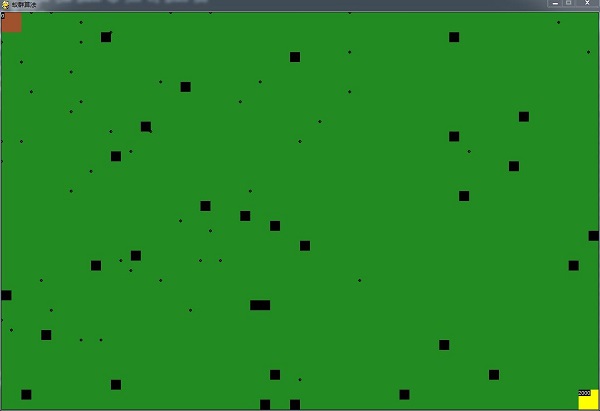

蚂蚁在漫步

有些蚂蚁发现了食物信息素并开始传播，并找出回家的信息素

蚂蚁的活动越来越有序
